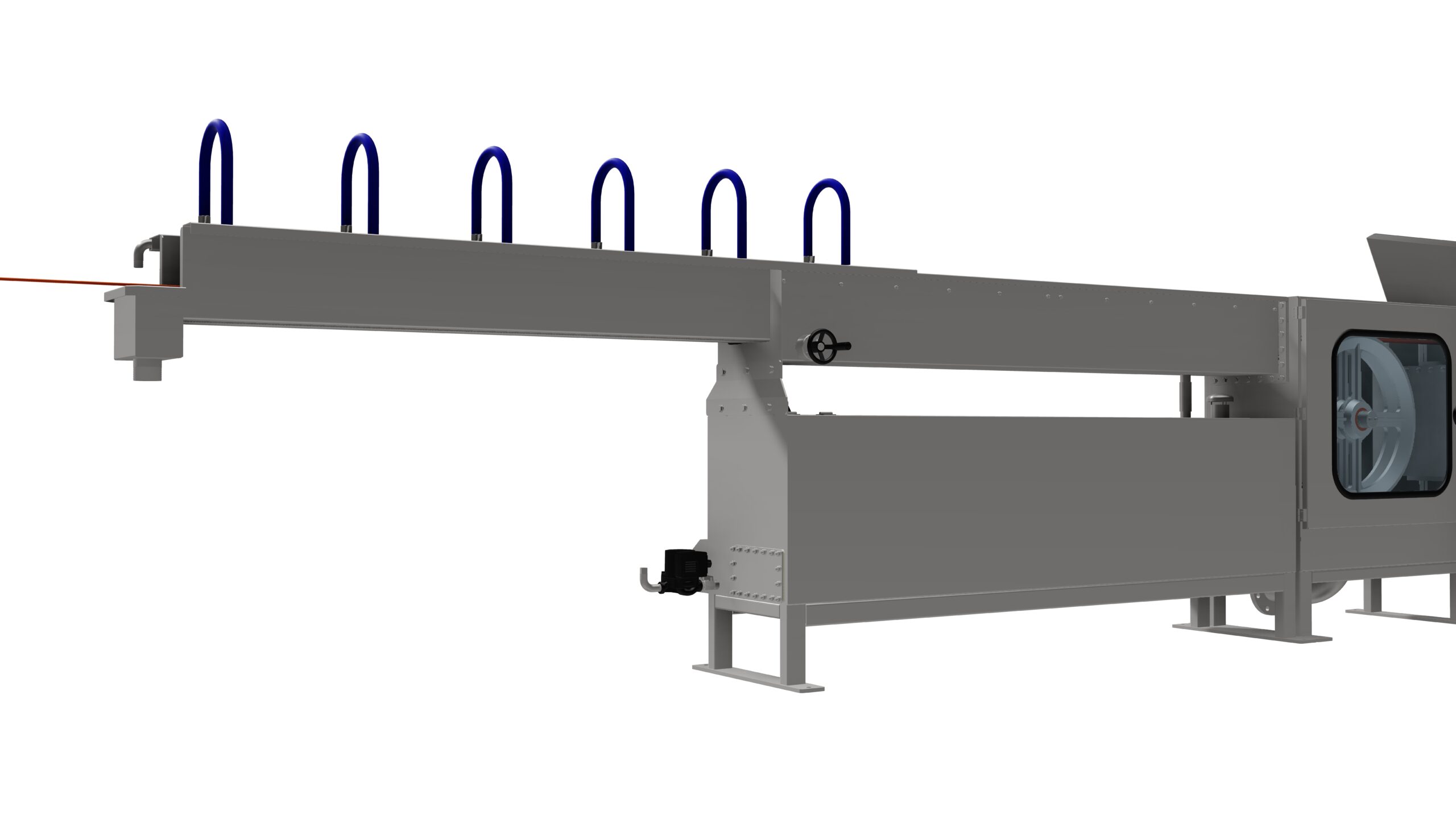

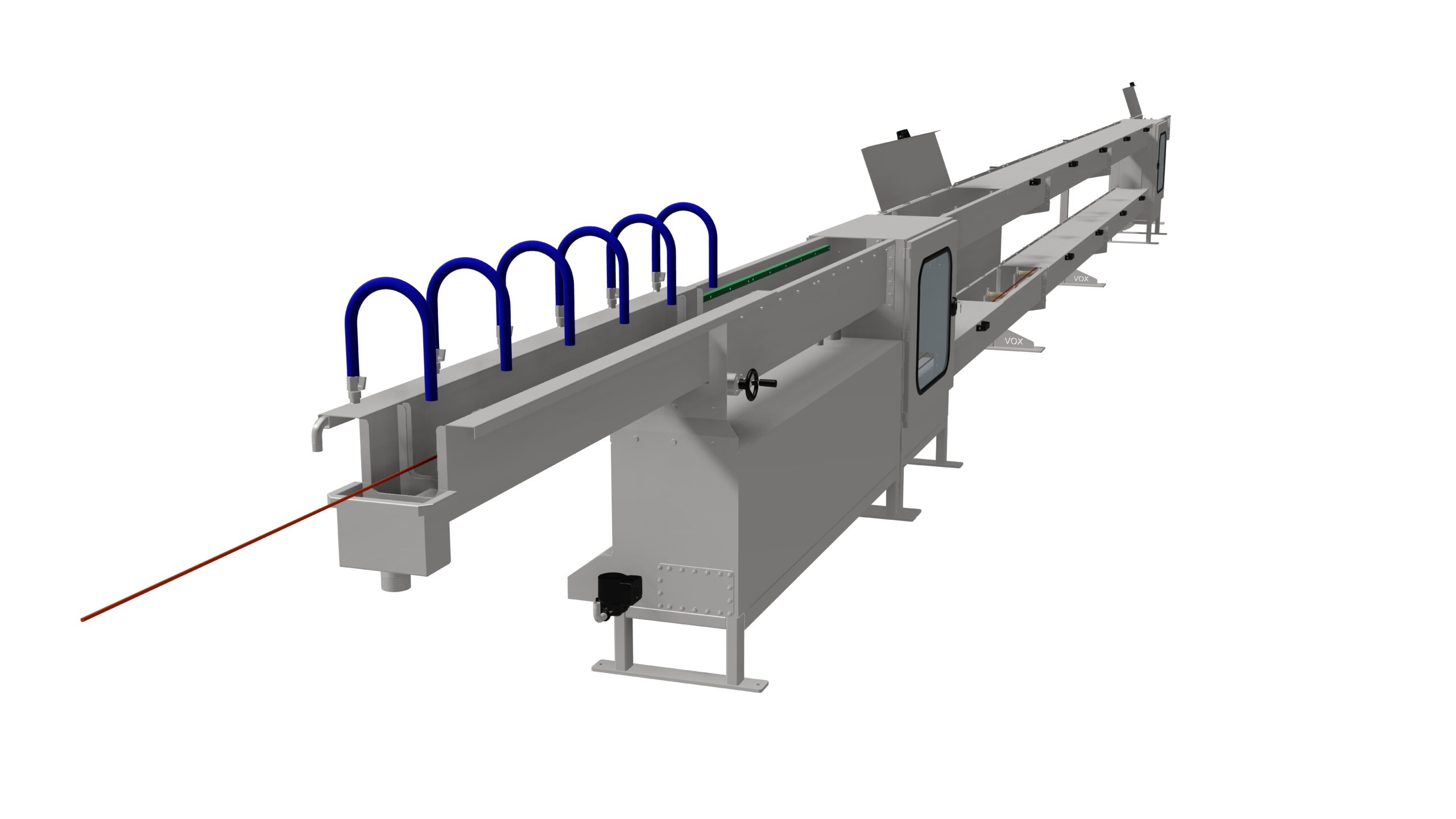

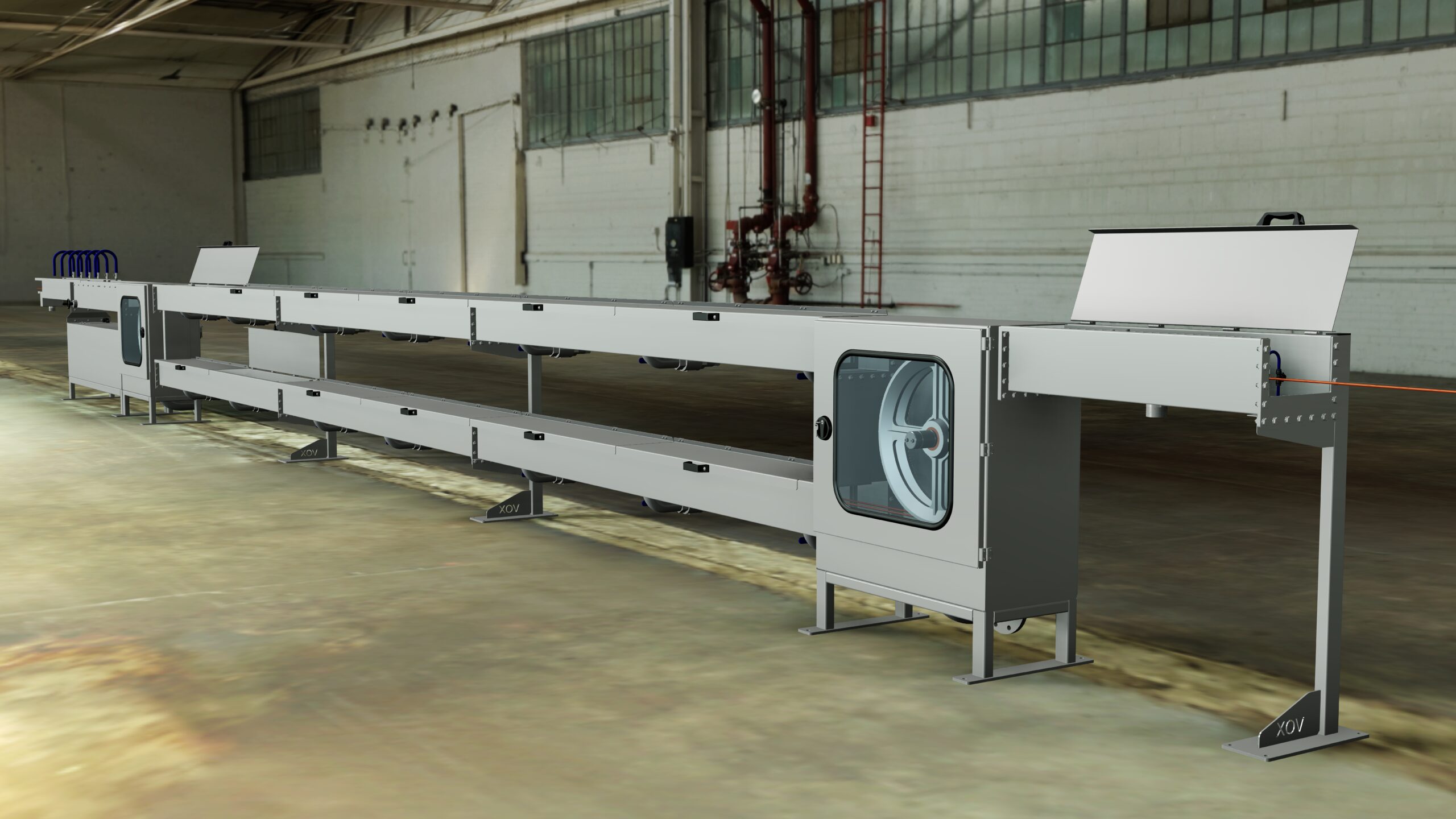

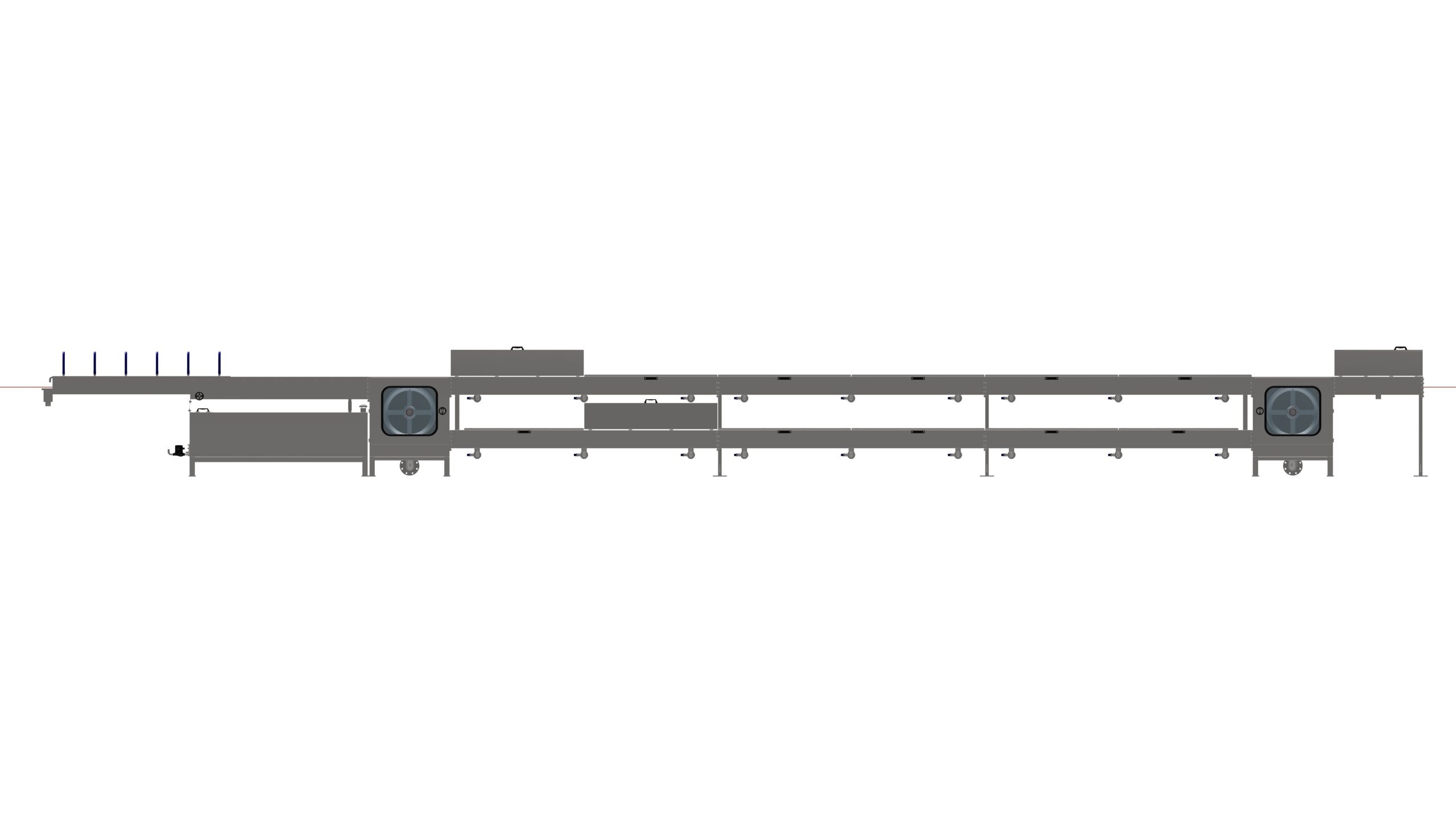

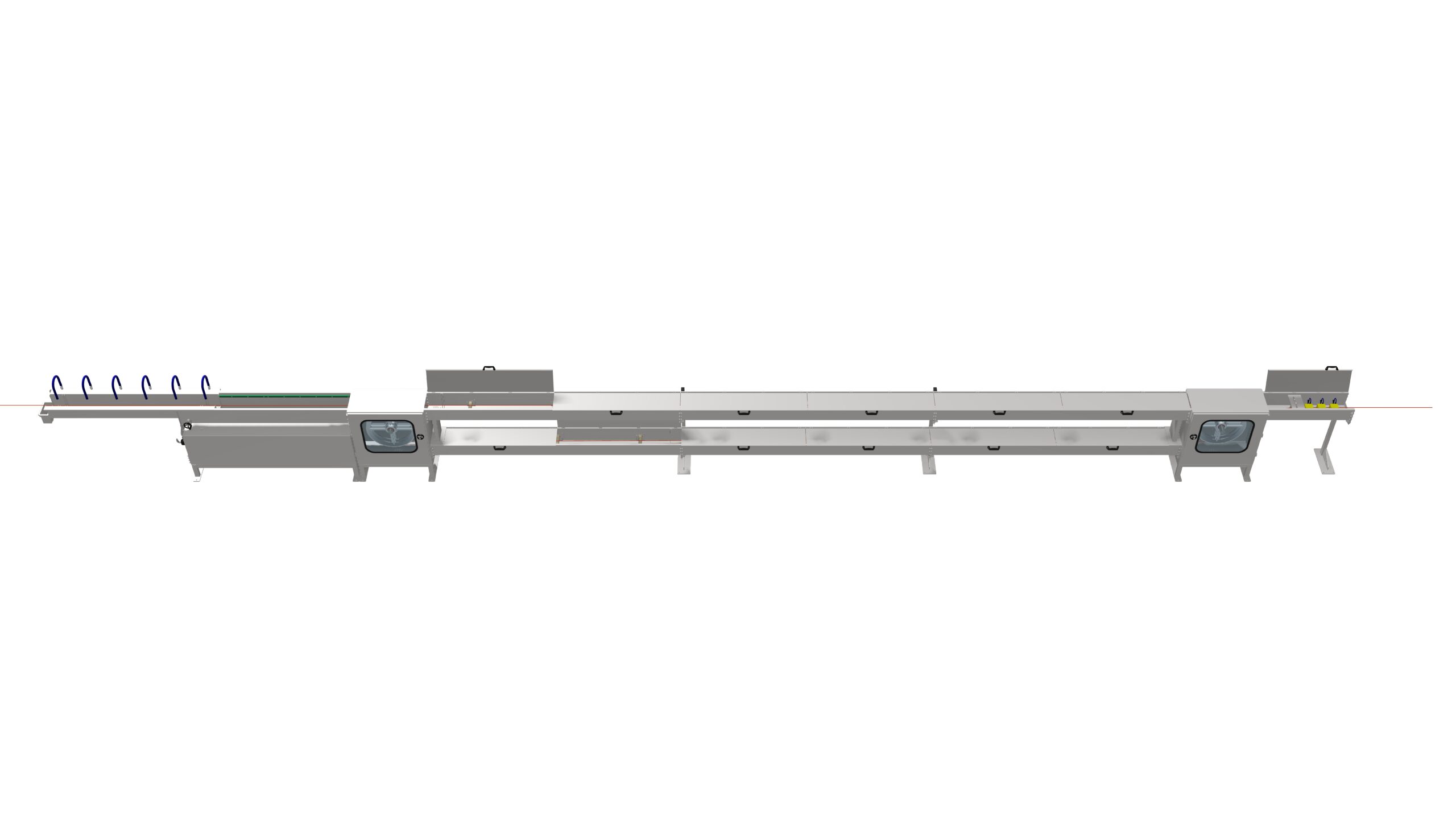

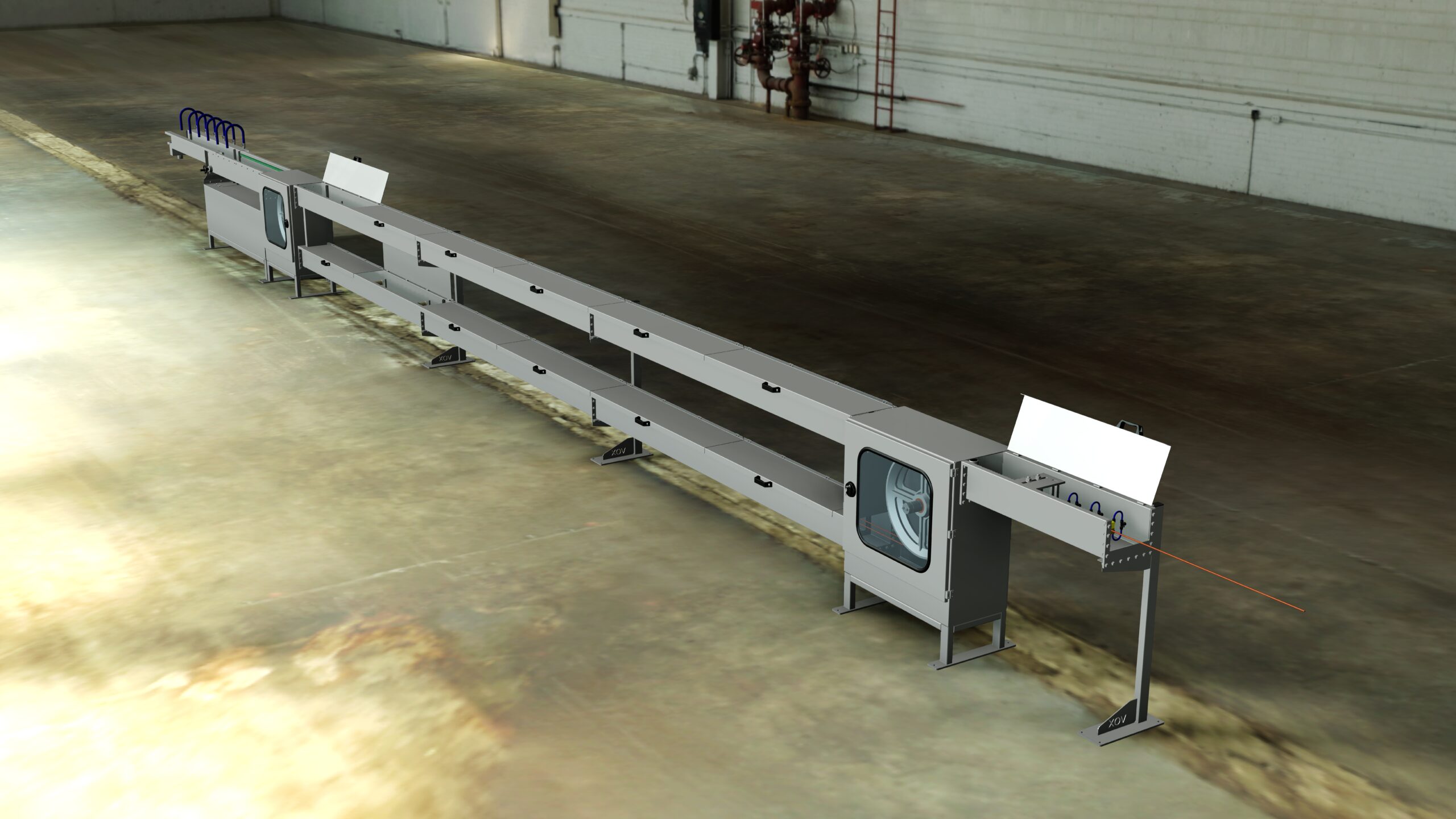

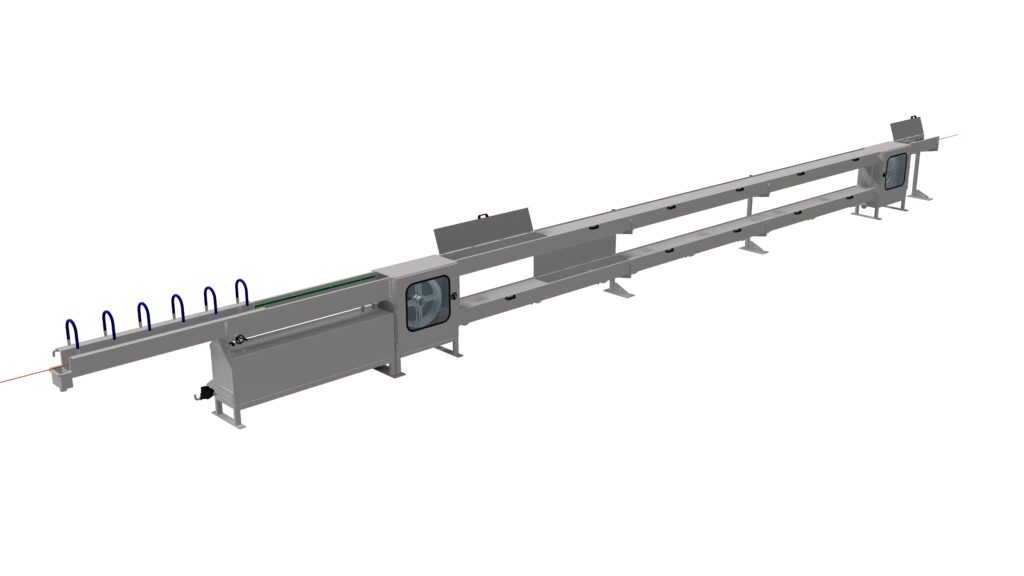

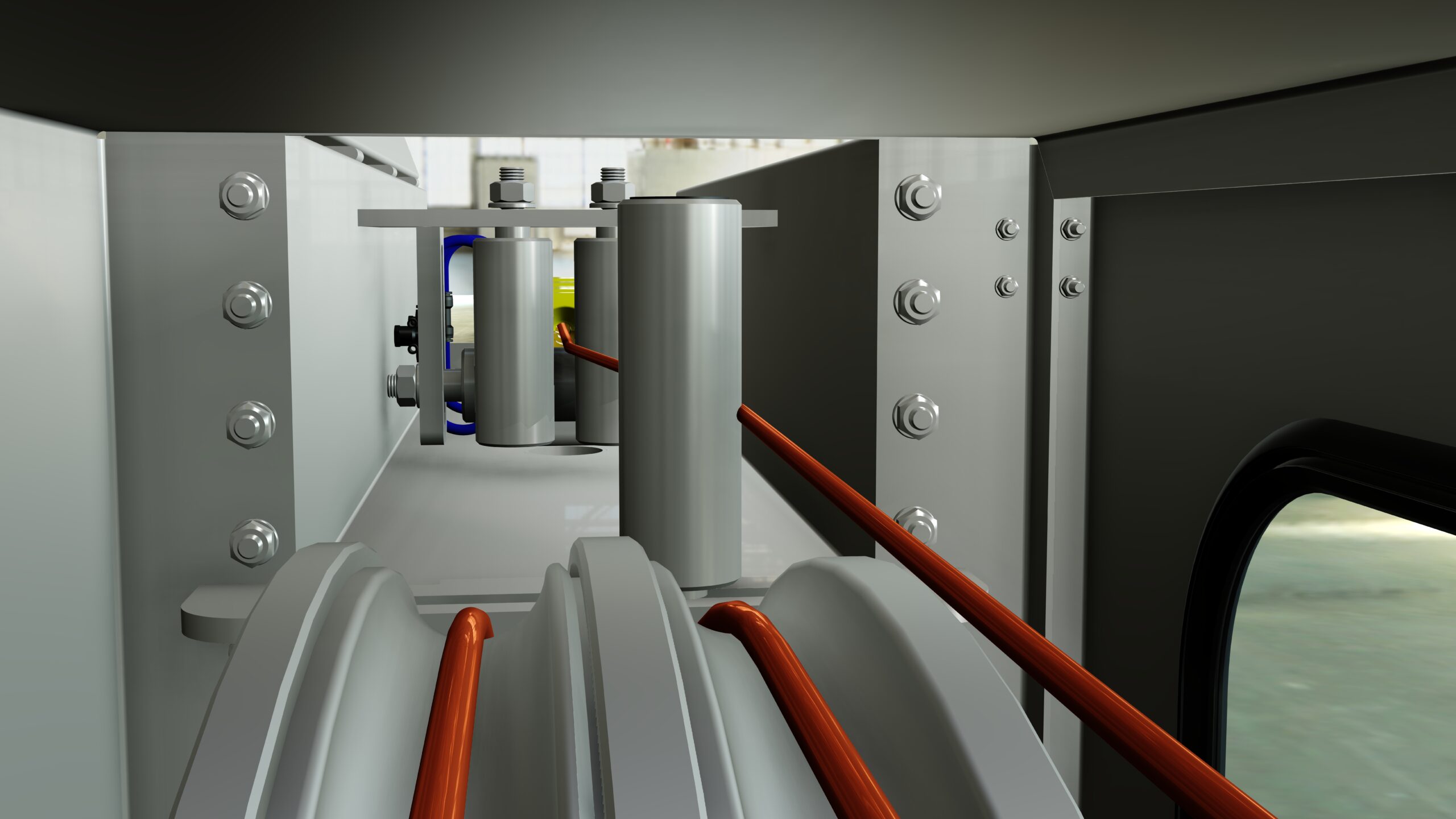

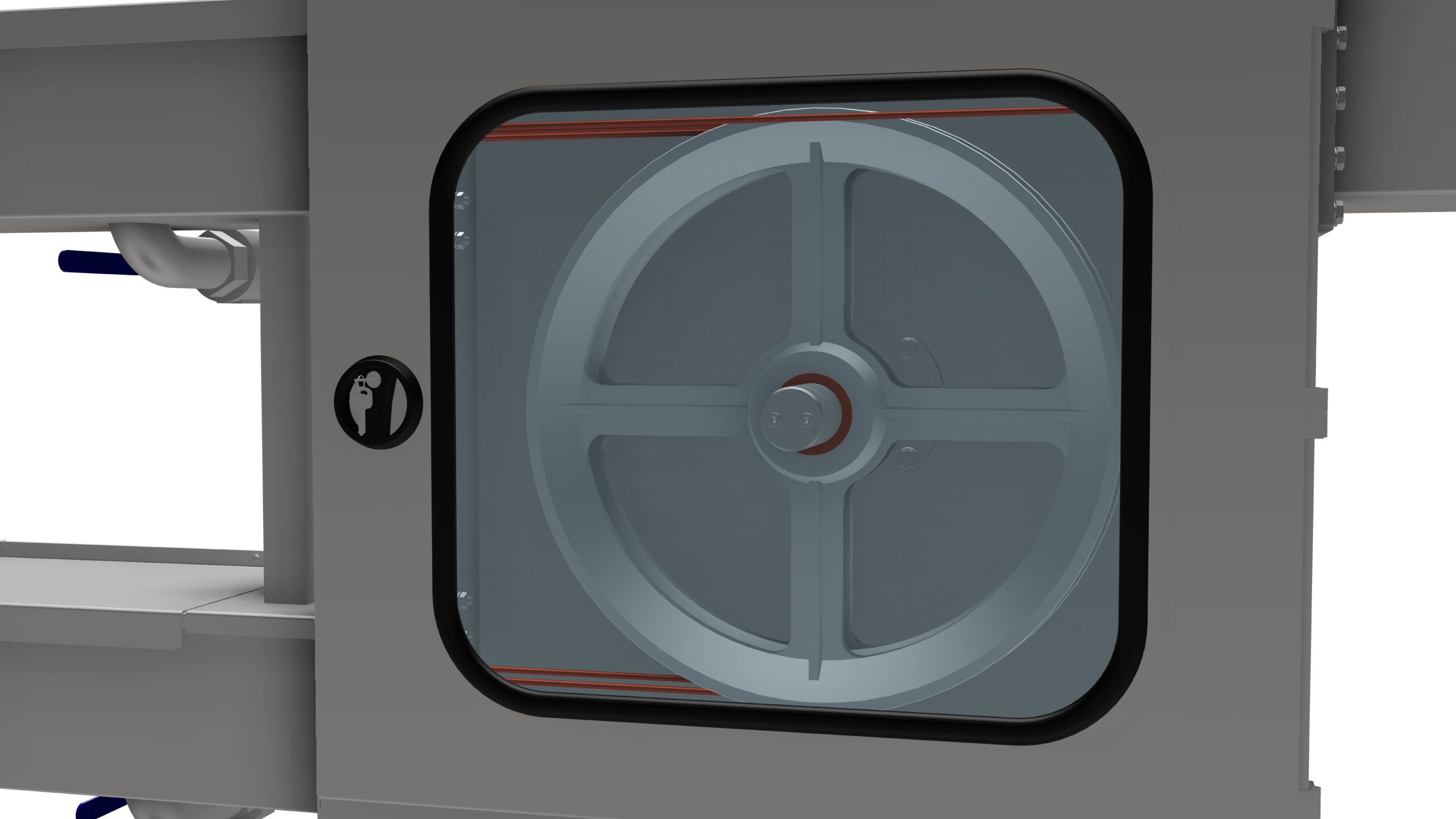

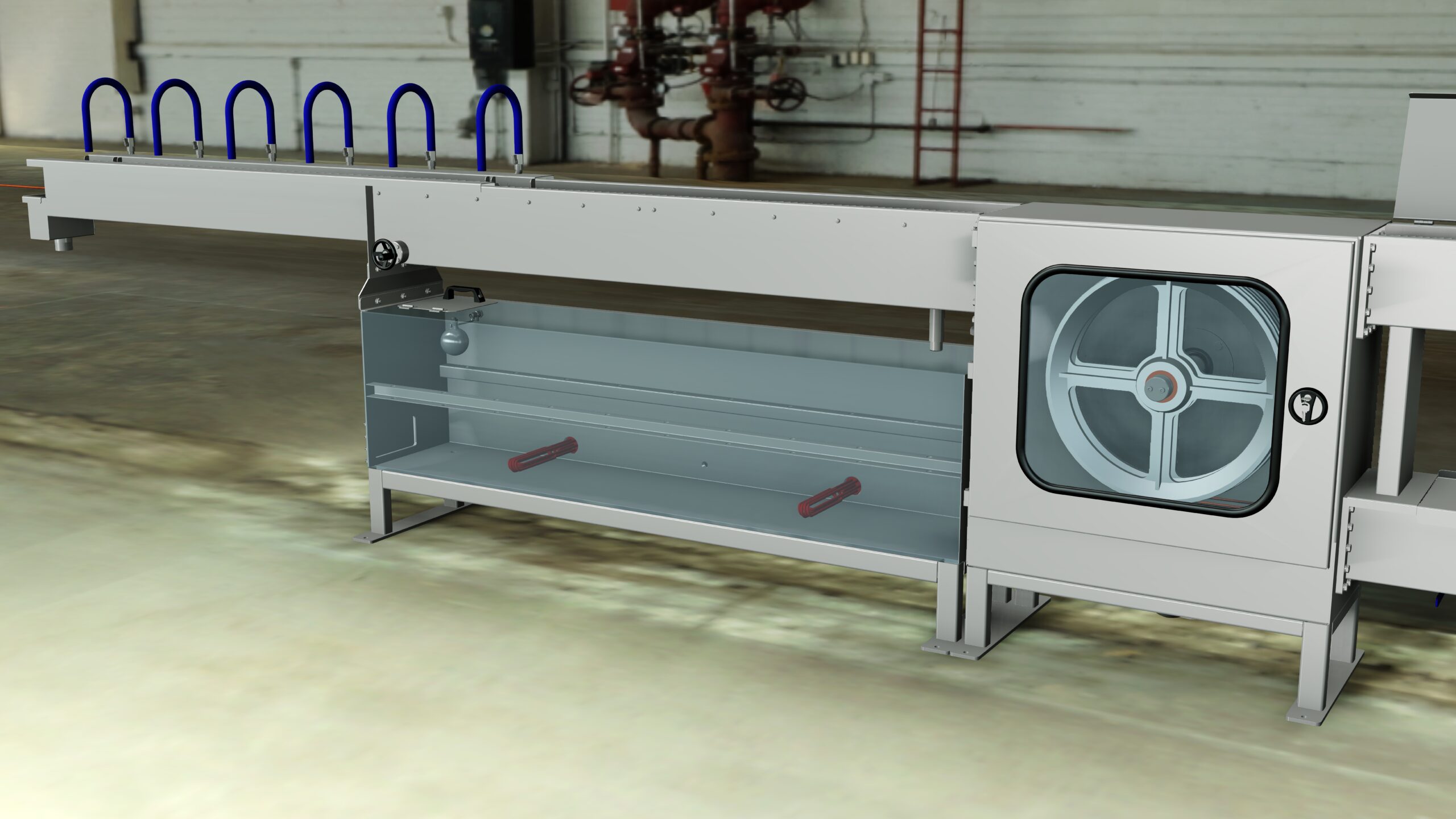

Soğutma Havuzları

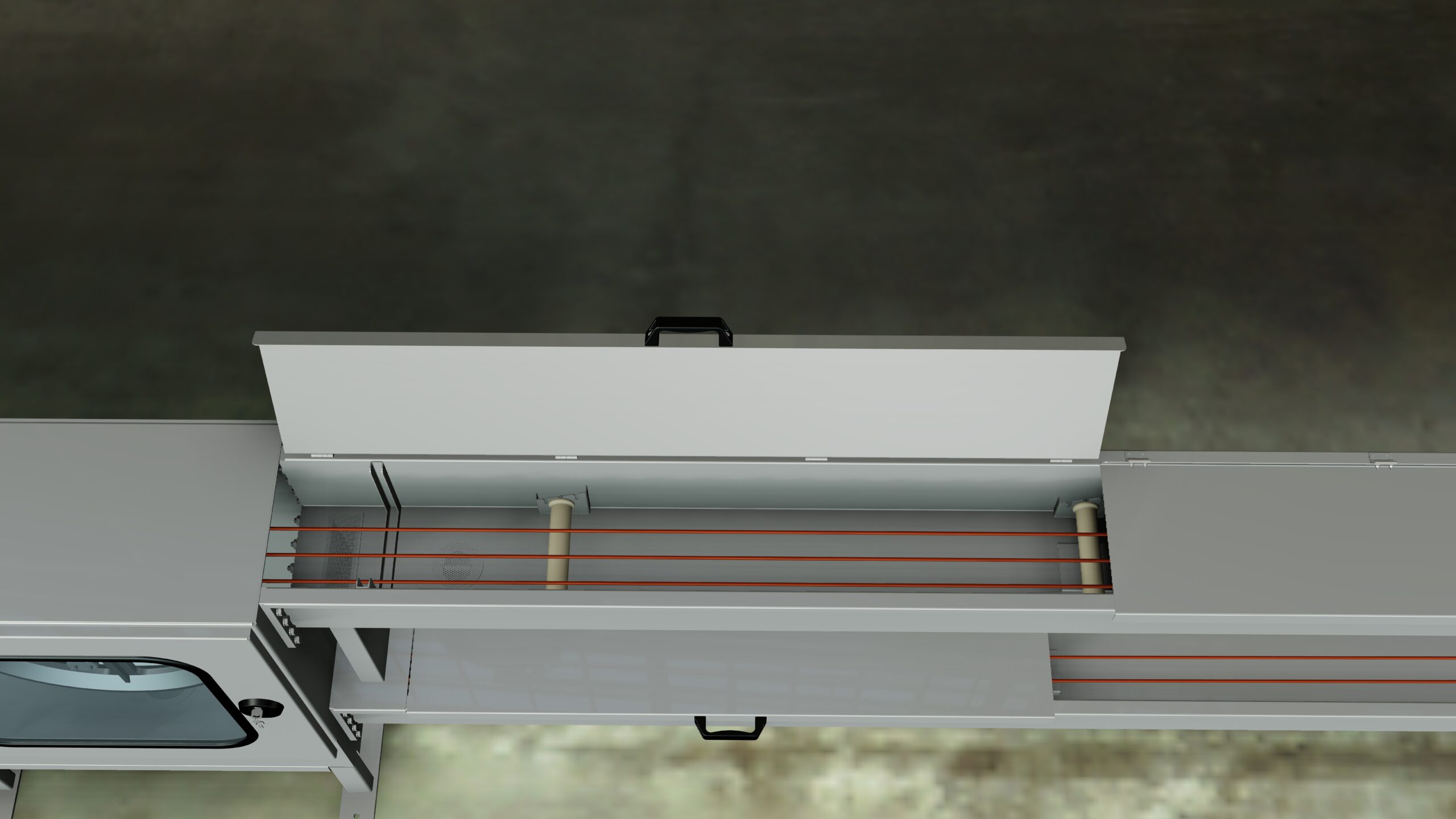

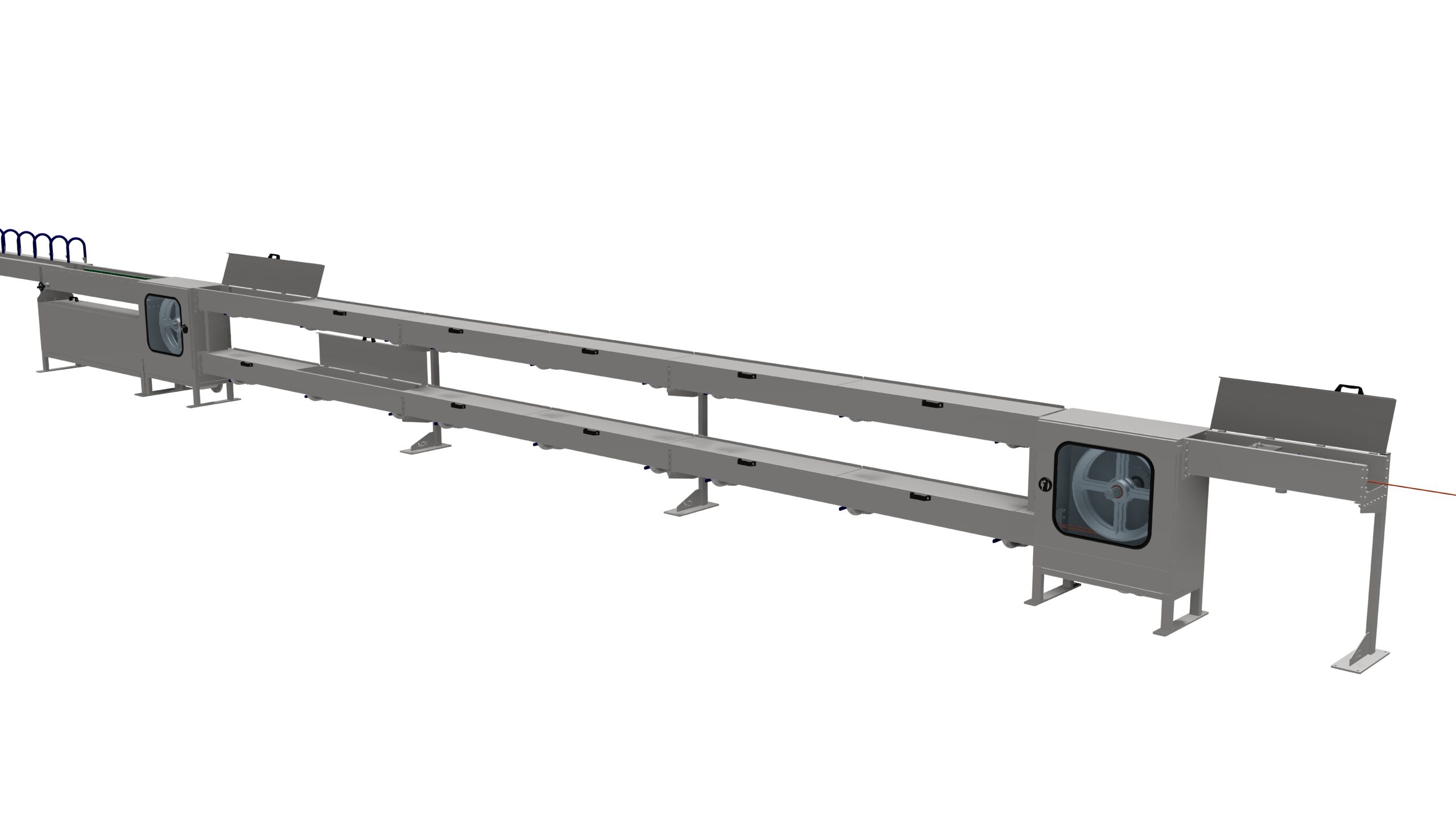

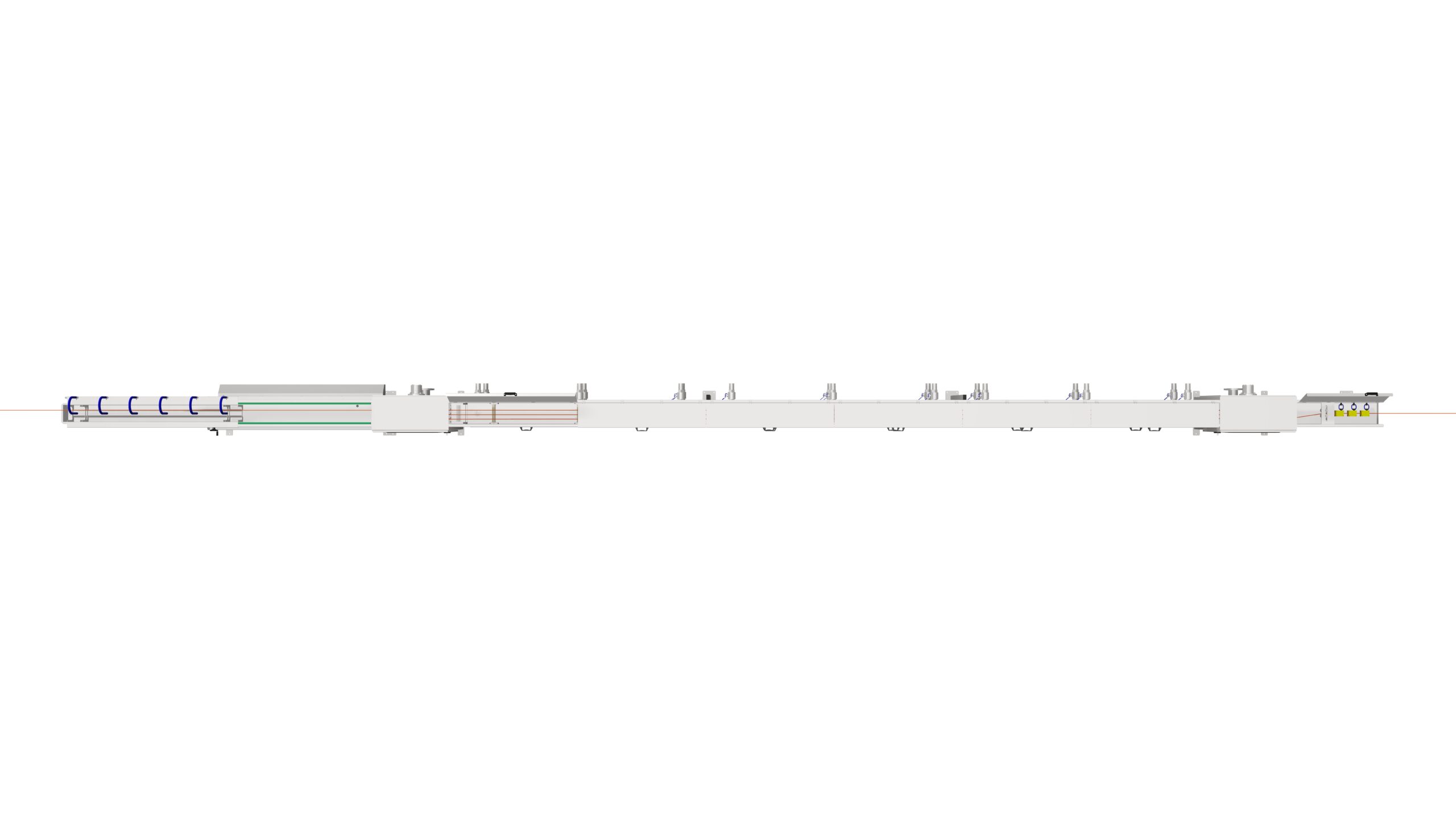

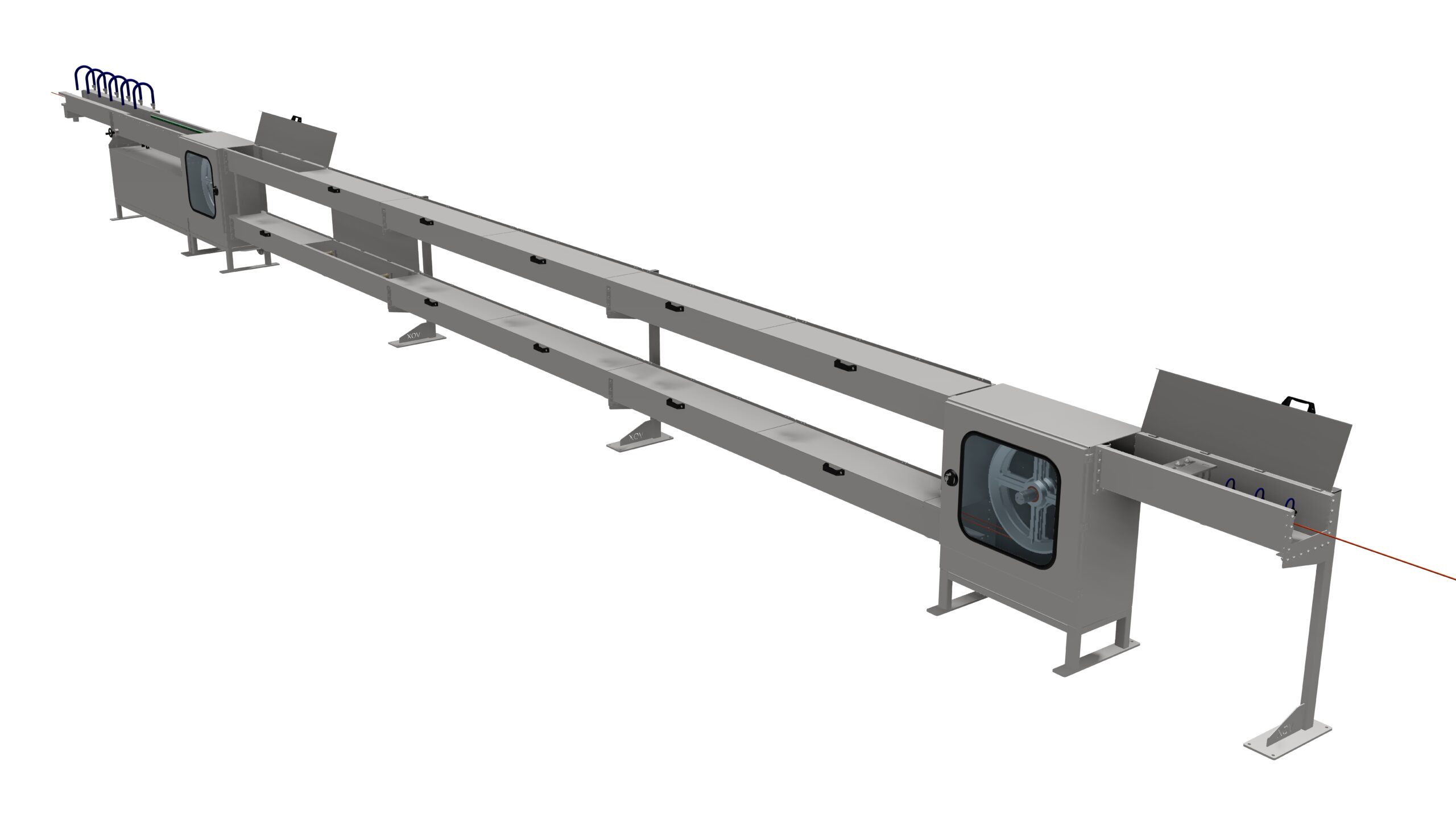

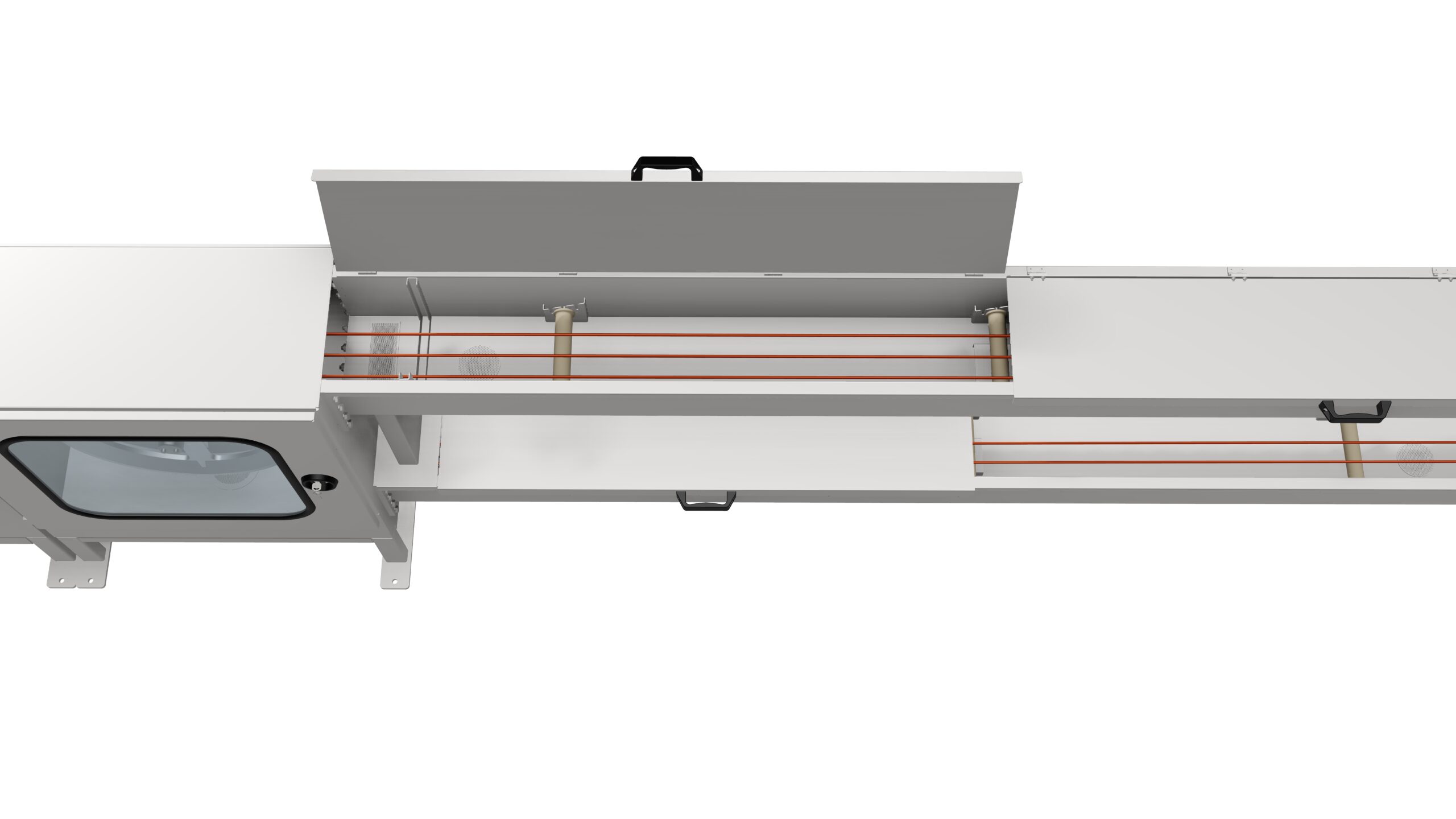

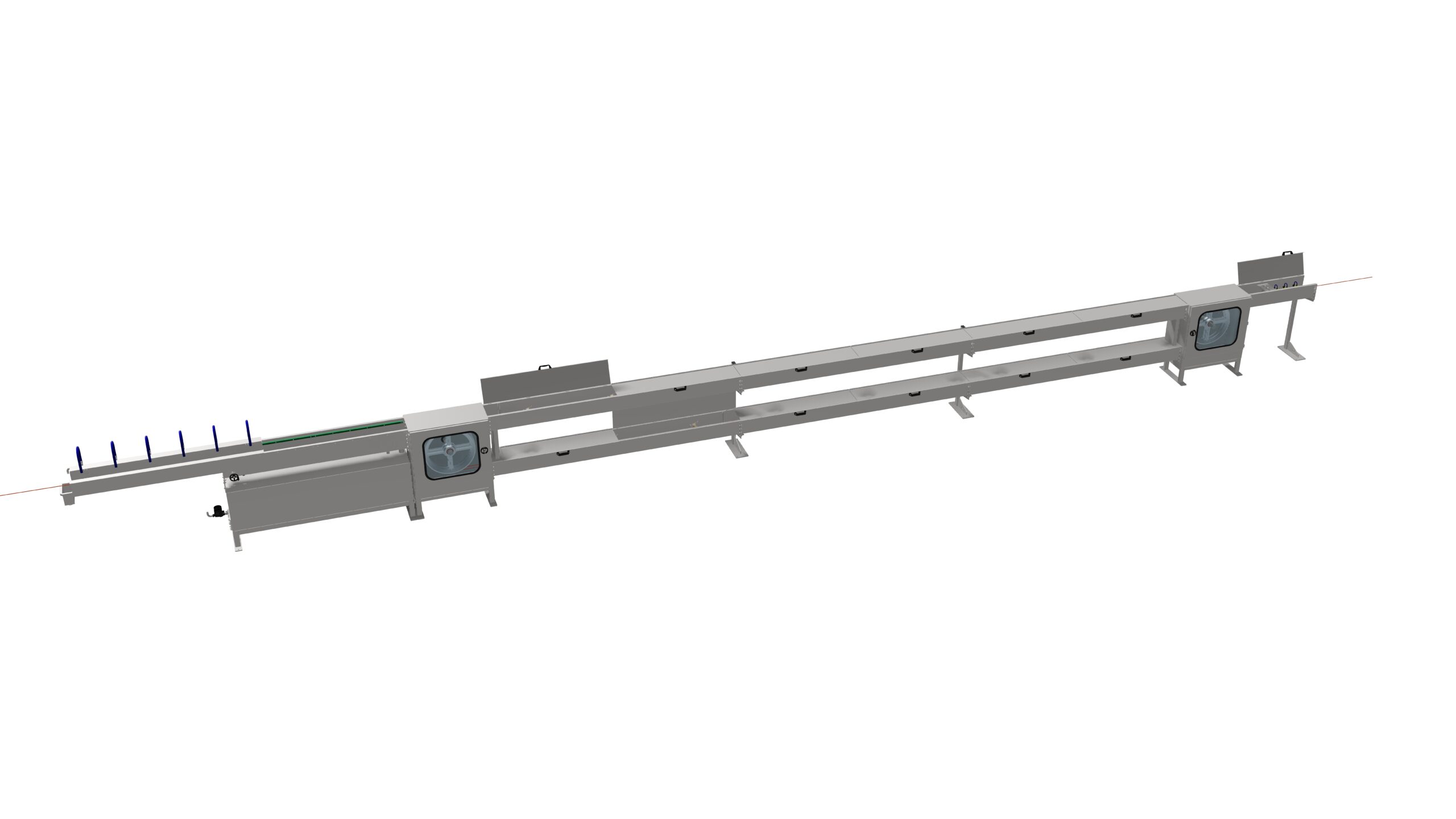

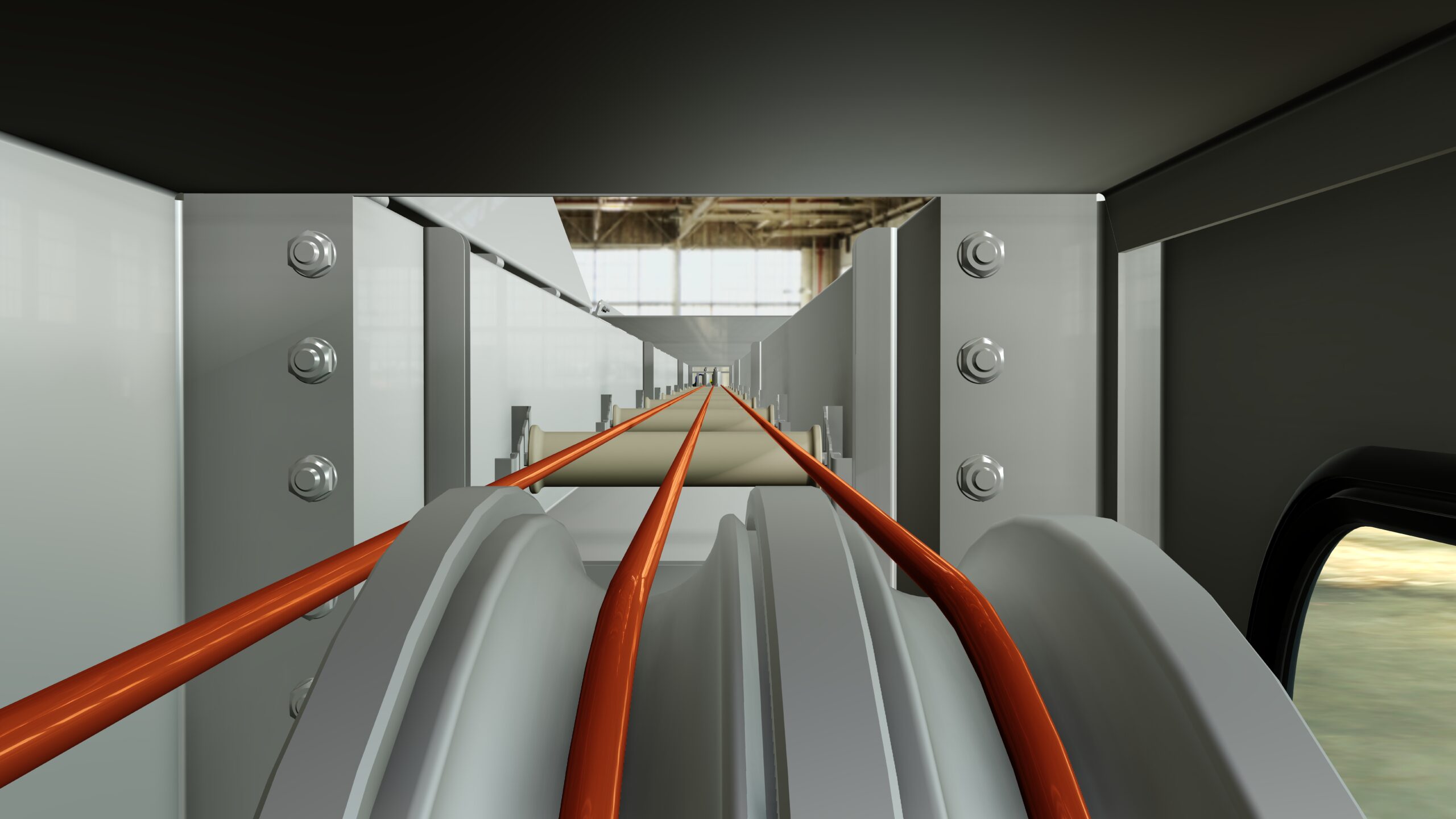

12metre uzunluğunda çift katlı olacaktır .  Üç sıra üst soğutma kanalından iki sıra alt soğutma kanalından olmak üzere 5 sıra 60metre soğutma kapasitesine sahiptir.

VX60 YÜKSEK KAPASİTELİ PVC KAPLI ÇİT TELİ EXTRÜDER HATTI

  1. UYGULAMA

    Makine, Max.8mm PVC Kaplı Çit Teli imalatı için kullanılır. Günlük 3-3.5mm telde yarı mamül , plastik , tel olması durumunda , herhangi bir sebepten dolayı makinenin durmaması halinde , günlük 10ton yüksek kapasiteye sahip bir makinedir.

  1. HAT ANA ÖZELLİKLERİ

    8 mm tel çapına kadar hızlı PVC Kaplı çit teli izolasyonu yapılmasını sağlayan hattır. Hat ile tek kat ekstrüzyon uygulaması yapılabilmektedir. Kendinden merkezli 6’lık kafa kullanılmaktadır. Kafa üzerine bypass ünitesi yerleştirilmektedir.

   Bu üretim hattımız, üretim malzemesi tipine, üretim hızına ve tel kesitine bağlı olarak farklı tipteki tellerin üretimini yapabilen 60’lık Extrüderden ve otomatik ince ayarlı kafadan ve diğer ekipmanlardan oluşmaktadır. Extrüderler vida ve kovanları 8550 malzemeden PVC malzemeye uygun

dizayn edilmiştir.

   Tel çapı hat hızından bağımsız olarak PLC ile sürekli kontrol edilir , extrüder devri , set edilen tel

çapına ve hat hızına göre PLC tarafından ayarlanarak üretim boyunca aktüel çapın set edilen

tel çapı ile aynı olması sağlanır .

    Sepet Sarıcı, yüksek hızlarda düzgün sarım ile üretim sürekliliğini sağlar.

    Soğutma havuzu ile efektif soğutma sağlayarak pvc telin yüksek kalitede üretimini , sepet sarımı esnasında sıcaklığa bağlı olarak yapışma gibi etkenler olmadan sepete sarımını sağlar.

     300m/dk hıza uygun kapstan ile yüksek hızlarda üretim yapabilme olanağına sahiptir. PVC Tel çap kontrolünde ayrıca kapstan ile de kontrol edilerek pvc tel çapındaki ani değişimler önlenmektedir.

    Son teknoloji PLC ve Sürücüler ve 15inç geniş renkli dokunmatik ekranı ile kullanıcı dostu

üretim sağlamaktadır . Operatör panelden kullanıcı tüm değerleri görebilmekte , sadece hat hızı ve

set çap değerini girerek makine tüm ekipmanları ile senkronize bir şekilde çalışmaktadır . Böylece operatörün sürekli makine başında bekleyerek zaman ve enerji kaybetmesine gerek yoktur.

Operatör üretim esnasında diğer işlerine bakabilmekte , tel vericide , sepet toplayıcıda hazırlıkları , malzeme hazırlığı yapabilmekte , böylece daha fazla daha kaliteli ve daha sağlıklı üretim yapılabilmektedir.

  1. MAKİNE EKİPMAN TEKNİK ÖZELLİKLERİ
    1. Tel Verici (1ADET)
  • İki sepet yüklemeye uygun olacaktır , bu şekilde makineyi durdurmadan mevcut sepet bitince kaynakla yedek sepet ile üretim devamı sağlanabilecektir.
  • Telin girişinde yönlendirici olacaktır , aynı zamanda mevcut yönlendirici telin gergin
  • Telin aktarımı için yönlendirici kasnak
  • Extrüdere girmeden önce , telin merkezli gitmesi ve dalgalanmaması için yatay ve dikey yönlendirici makaralı sehpa
  • 300m/dk Hat hızına uygun çalışabilme kapasitesi
  1. 60’lık EXTRÜDER (1ADET)
  • 300 kg/h PVC kapasitesin
  • Ø60 x 26D EKS. Kovan İmalatlı
  • Ø60 x 26D EKS. Bariyerli Mikserli PVC Vida
  • Kovan Malzemesi 1.8550 (DIN 34CrAlNi7/ Nitrasyon Çeliği)
  • Vida Malzemesi 1.8550 (DIN 34CrAlNi7/ Nitrasyon Çeliği)
  • Nitrasyon İşlemi Tipi ve Süresi  Uzun Süreli Gaz Nitrasyonu ve 72saat
  • Yüzey Sertliği 950 -1100 HV1
  • Nitrasyon Derinliği 0.5 – 0.6 mm
  • Extrüder vidasını çıkarmak için pasolu vida çıkarma aparatı
  • Malzeme hunisi kızaklı
  • Malzeme hunisi görsel seviye göstergeli
  • Malzeme hunisi , malzeme içine toz vs girmemesi için menteşeli kapaklı olacak , ihtiyaç durumunda operatör tarafından açılabilecektir.
  • Malzeme yüklemek için platform
  • Extüder max vida devri 100rpm ‘dir.
  • 45kW Kare Gövde Siemens AC Motor
  • Motor tahrik motor redüktör aküple
  • Extrüder 4 ana ısıtma bölgesinden
  • Extrüder ısıtma ve soğutma PID Kontröllü
  • Kelepçe , boyun , kafa olmak üzere 3 kafa bölgesinden
  • Kafa bölgeleri soket bağlantılı
  1. 4/6’ık EXTRÜDER KAFASI (1ADET)
  • 1 adet 4/6 OTOMATİK KAFA (1 adet PVC Yürek dahil)
  • 1 adet Ana 60lık Extrüder boyun bypass
  • 1 adet Ana Extrüder süzgeç
  • 1 adet Ana Extrüder kelepçe
  • Max. tel çapı 8mm
  • Otomatik , kendiliğinden merkezli kafadır.

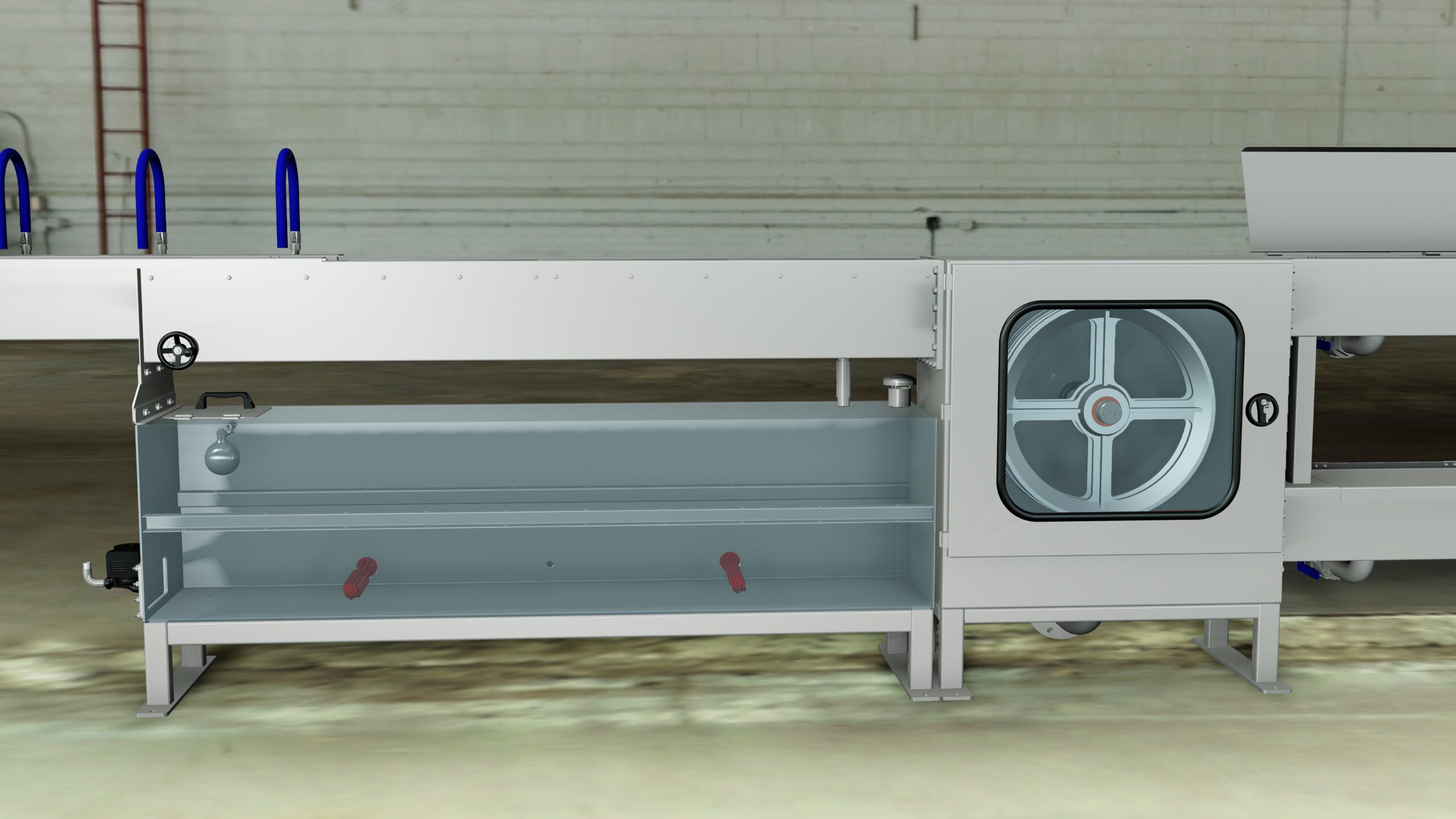

  1. SOĞUTMA HAVUZU (1ADET)
  • 9metre uzunluğunda tek katlı

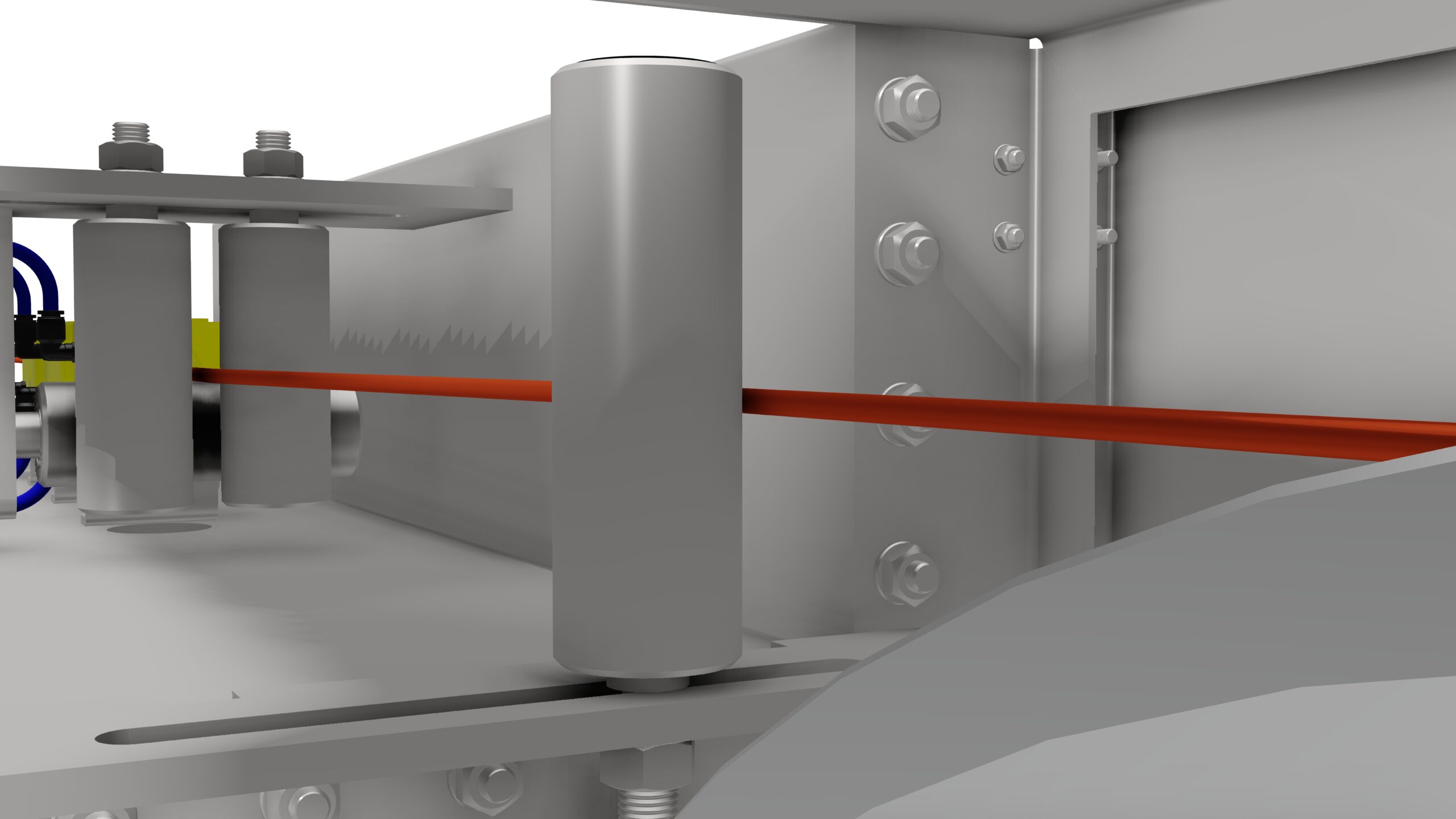

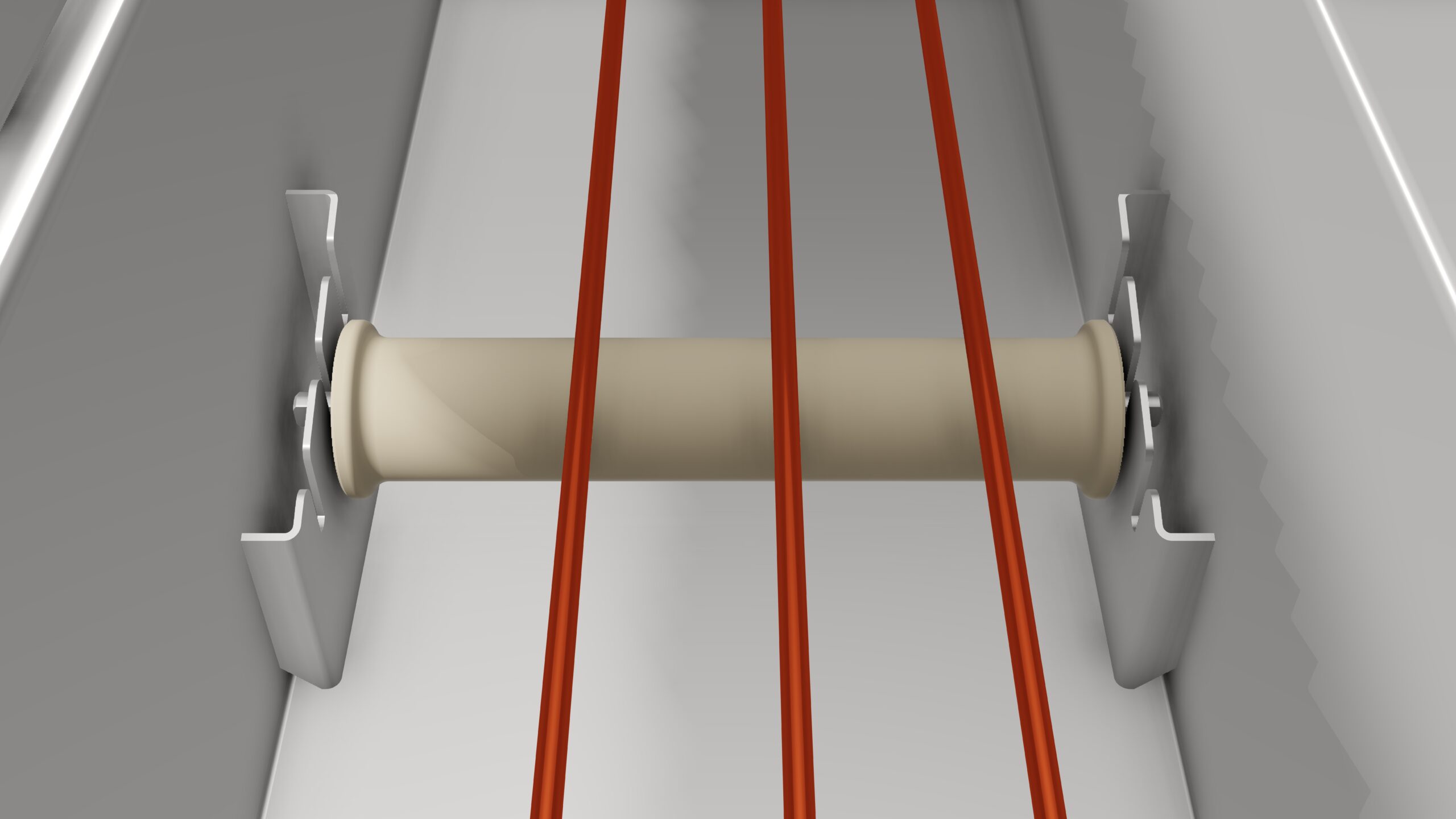

  • Havuzun iç ruloları paslanmaz mil

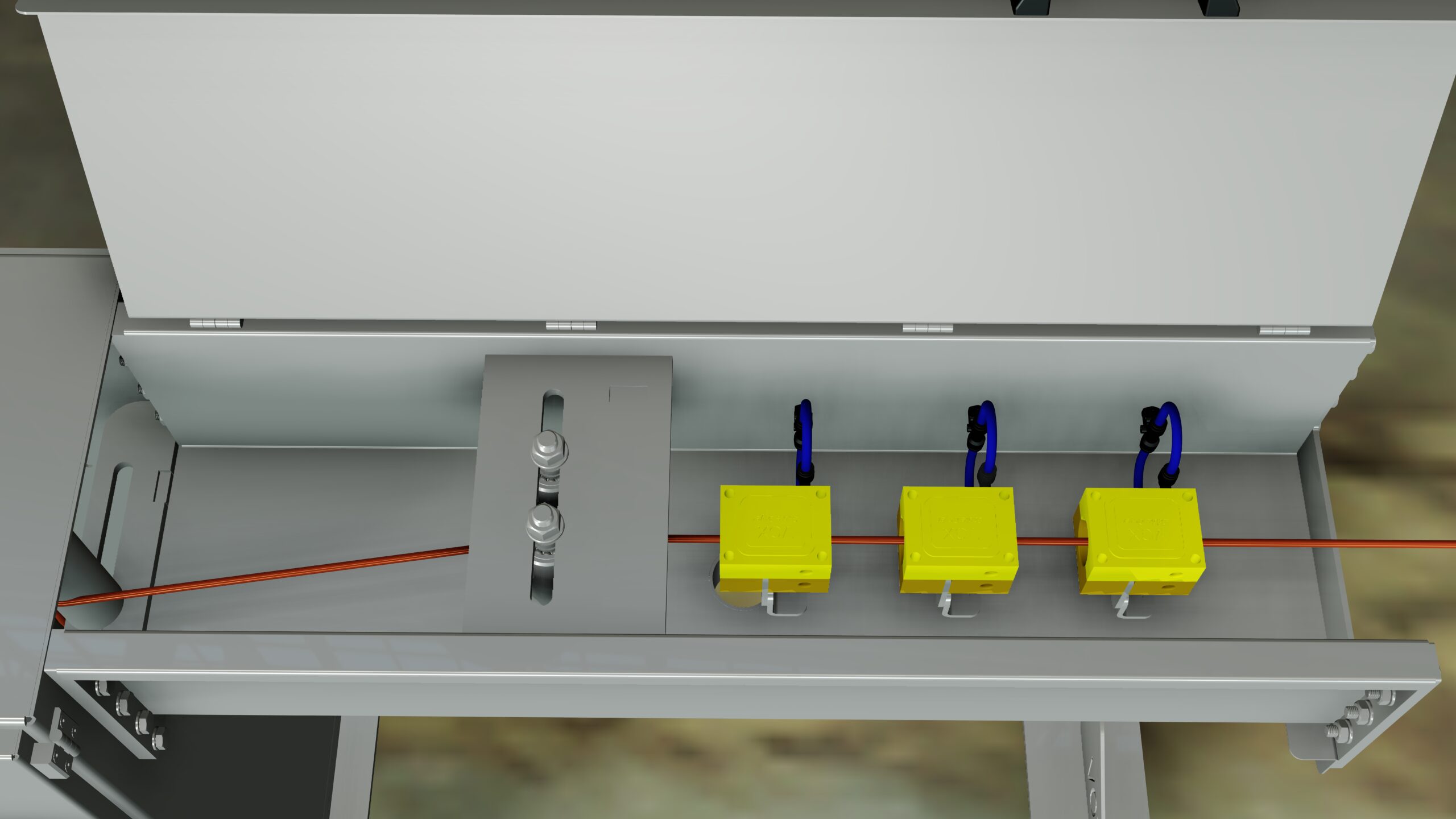

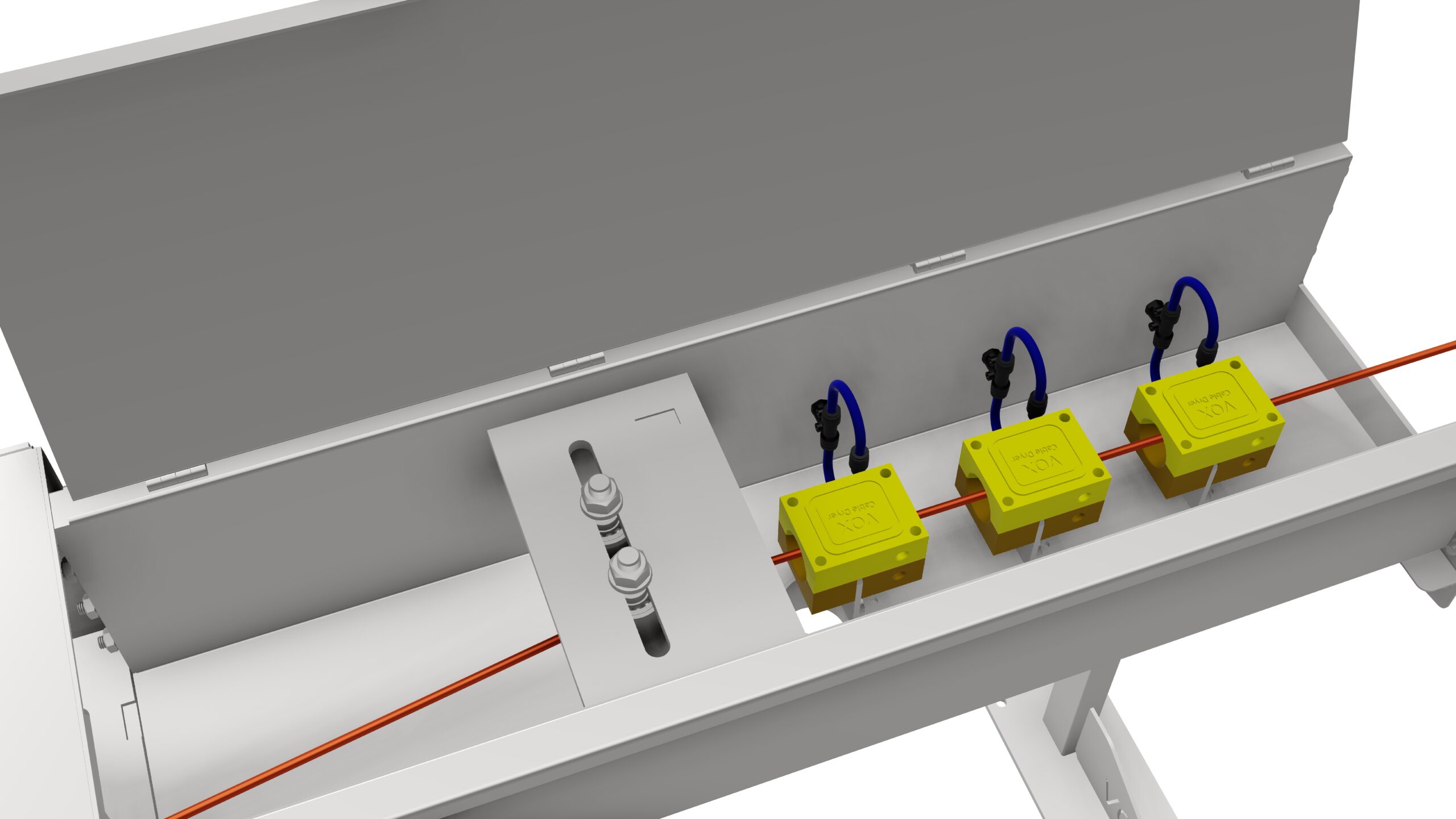

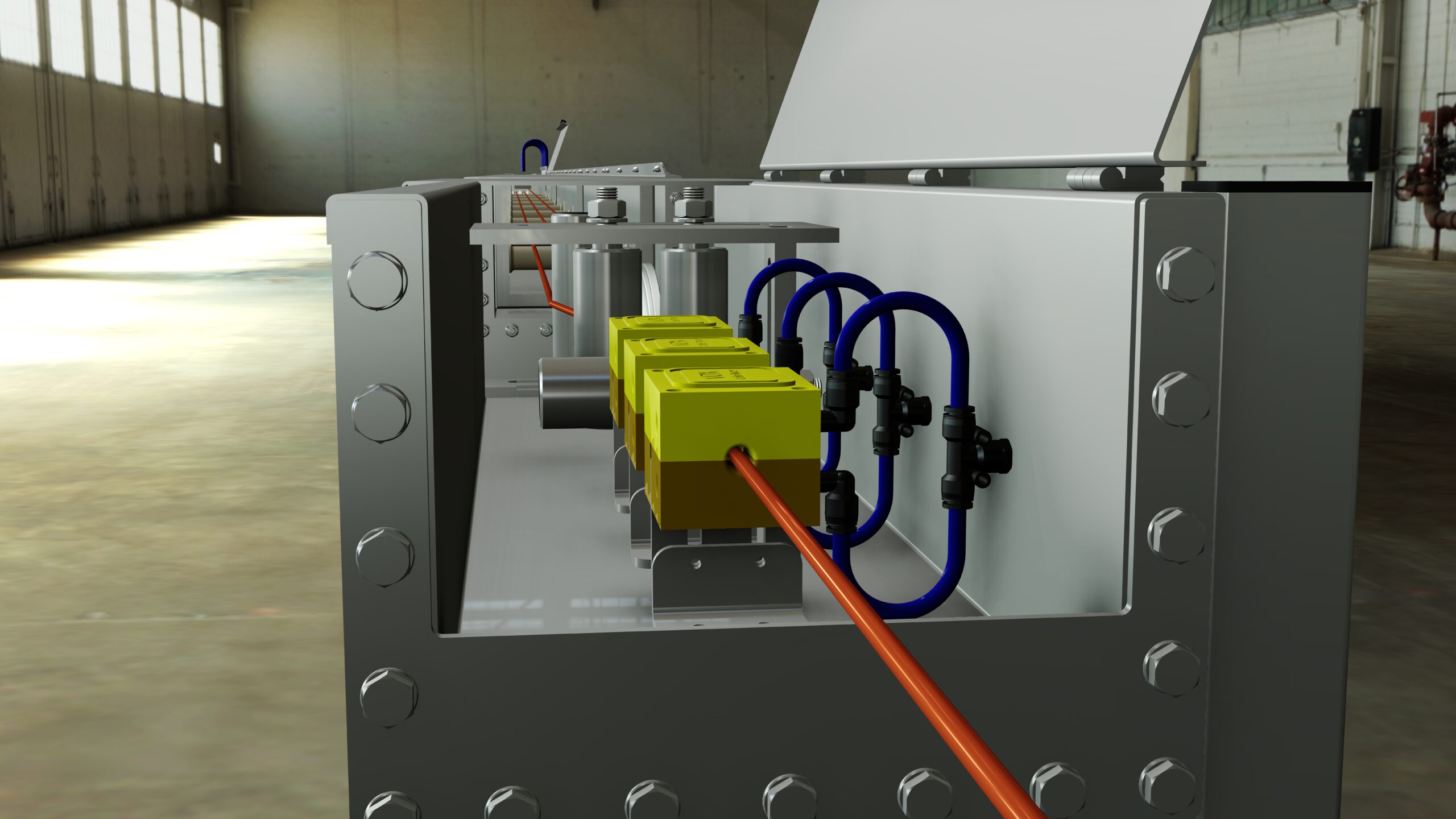

  • Soğutma havuzunun çıkışında izoledeki suyun alınıp izolenin kuru gitmesi için

 blowerlı kurutucu

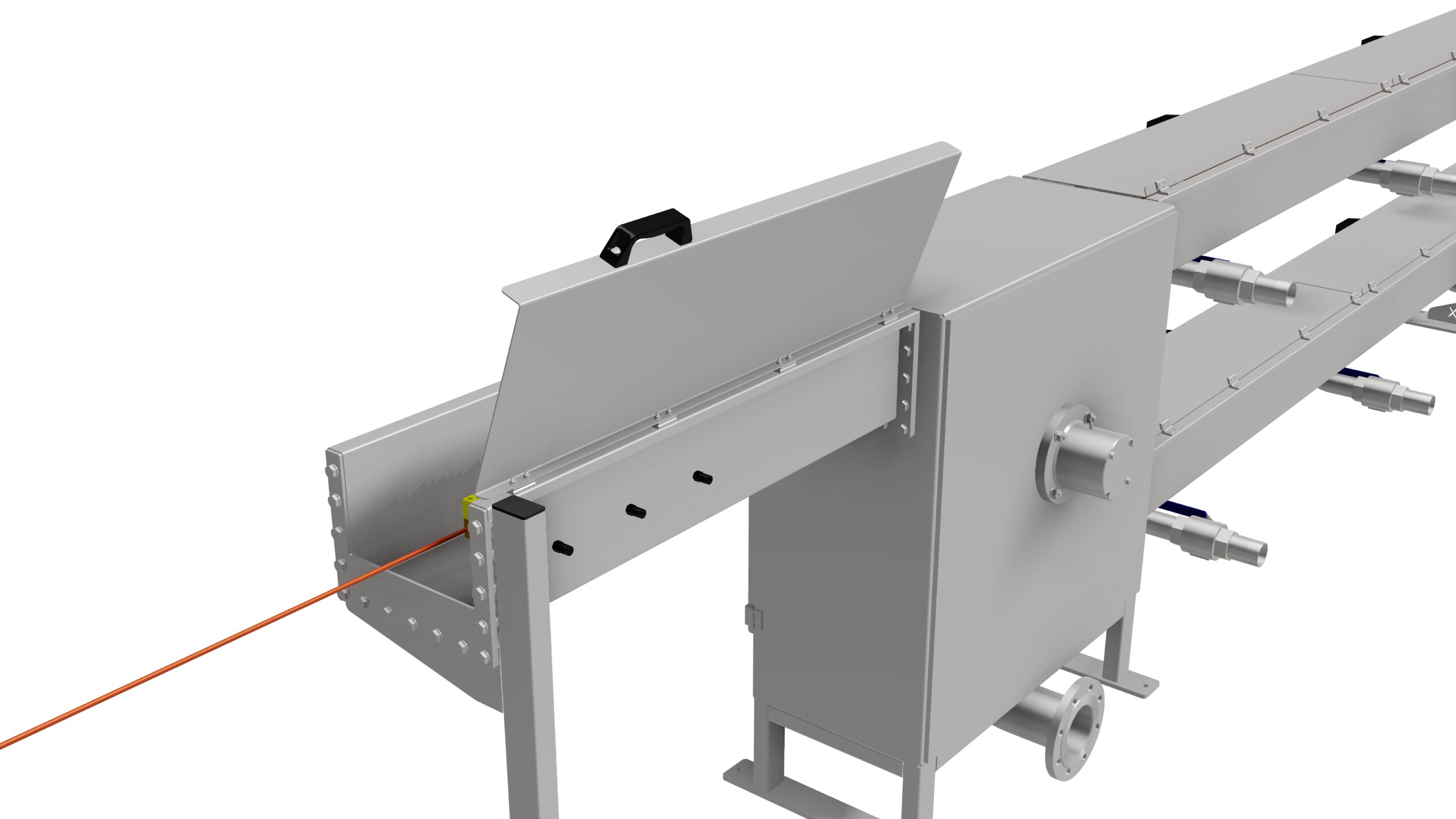

  • Soğutma havuzu birbirine flanşla montajlı 3parça
  • Suyun soğutma havuzundan tahliyesi için 2inç boru
  • Sızdırmazlık için kauçuk

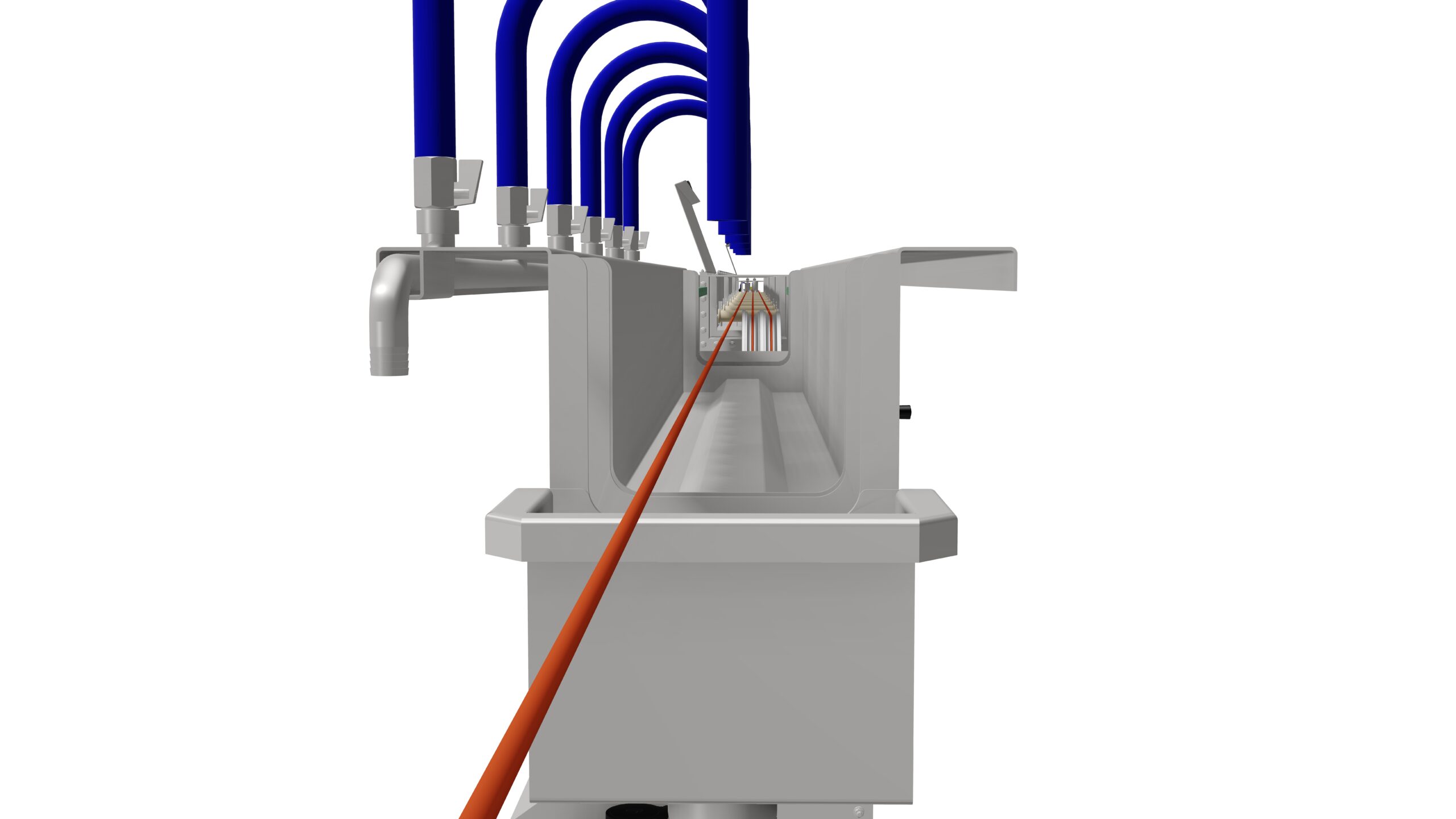

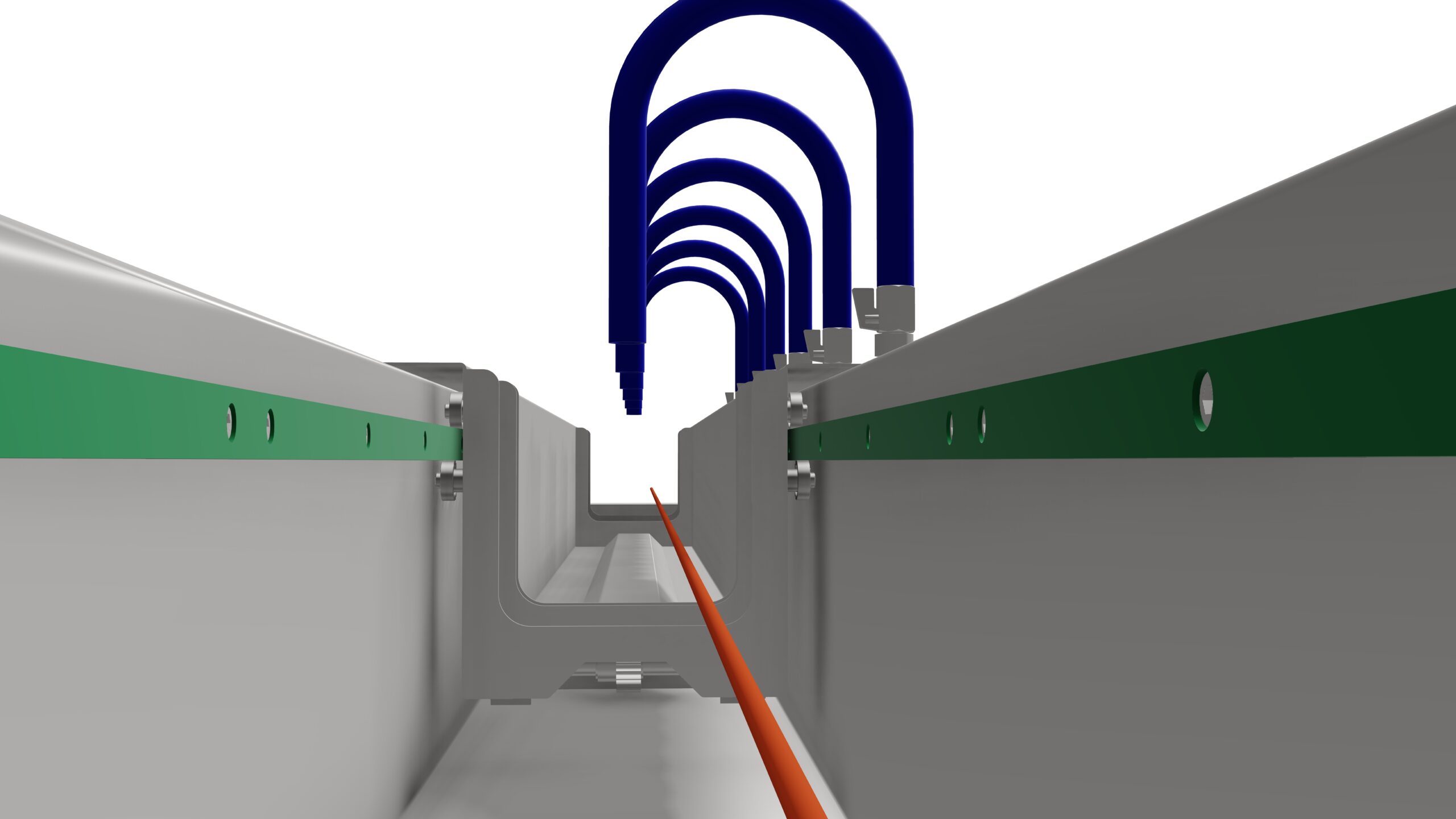

  • Soğutma havuzunun girişleri 3/4“
  • Havuzun tahliye yerlerine tel filtre
  1. DÖNER KAPSTAN (1ADET)
  • Kapstan kasnak çapı 900mm
  • Kapstan kasnağı alüminyum döküm
  • 11kW Redüktörlü AC Motor
  • Max hat hızı 300 m/dk
  • Yılmaz redüktör
  • Kapstan üzerinde kasnağı merkezlemesi için silindir yönlendirici
  • Kapstan giriş ve çıkışında yönlendirici rulo
  • Koruma kafesi ve emniyet sistemleri
  1. Sepet Sarıcı (1ADET)
  • AC 5.5kW Redüktörlü Sarım motoru
  • Üstten telin merkezlemesi için kasnak
  • 900 çapında dereceli teli dökmesi için 40derece açılı flanş
  • Telin dökülmesi kasnak
  • Sepet değişim esnasında üretimin devamlı kesintisiz olması için , depolama alanı olacak , manuel kol yardımı ile değişimden sonra depolanan tel sepete dökülebilecektir.
  • Sepet taşıma arabası
  • Sepet arabası döner tablalı
  • Sepet arabası motorlu sürücü kontrollü
  • Sarımın düzgün olması için döner tablo etrafında kafes
  • Sepet sarıcı giriş kasnağı üzerindeki metre sensörü ile metre kontrolü
  • 300m/dk Hat hızına uygun çalışabilme kapasitesi
  • Sepet değişimi için gerekli Vinç kurulumu ve telin sarılacağı sepetler fiyata dahil değildir.
  1. Çap Ölçer (1adet)
  • Yüksek hassasiyetli çap ölçer
  1. Otomasyon Grubu (1Takım)
  • PLC Schneider , Siemens yada Delta marka
  • Kullanılacak motorlar Siemens ve Gamak marka
  • Operatör panel 15inç dokunmatik
  • Sürücüler Delta , Kontrol Teknik , Omron
  • Pano şalt grubu malzemeleri Schnieder ve ABB
  • Otomatik çap kontrol sistemi
  • Extrüder – kapstan – sepet sarıcı , hat hızına uygun senkron kontrol
  • Tüm emniyet sistmeleri yazılımdan devreye alınacaktır.
  • Ana besleme hariç kablolama , bağlantı ve kodlamaları tarafımızca yapılacaktır.
